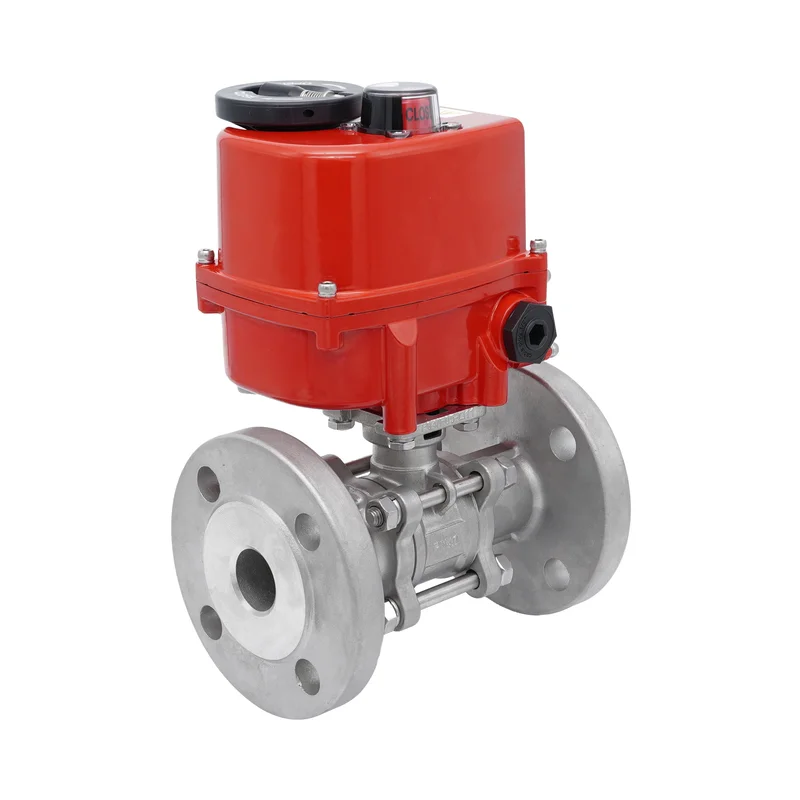

Deze JP Fluid Control modulerende elektrische actuator wordt aangeboden in combinatie met een TamesonPRO 3-delige 2-weg geflenste kogelkraan. Het kan de klep van 0-90 graden draaien met een bedrijfskoppel van 40 Nm (hoger breekmoment, zie de handleiding) in een tijd van 13 seconden. Het vereist een voedingsspanning van 24 V AC/DC, heeft een inschakelduur van S2 en wordt geleverd met een visuele positie-indicator bovenop de eenheid om de kleppositie duidelijk te zien. Als modulerende actuator is het uitgerust met een digitaal positioneringssysteem (DPS), wat betekent dat het de klep op elke positie tussen 0-90 graden kan plaatsen. Het vereist een stuursignaal van 4-20 mA (en 0-10V, 2-10V) voor positionering.
De klep heeft een boring van 20 mm en DN20 flensaansluitingen. Het is geschikt voor mediatemperaturen van -29°C tot 160°C (-20°F tot 320°F). De klep kan drukken tot 40 bar bij 20°C (579 psi bij 68°F) aan. De behuizing en de kogel zijn vervaardigd van RVS 1.4408 met een PTFE-afdichting, waardoor de klep geschikt is voor diverse agressieve en corrosieve media. De Kv-waarde is 48 m3/h (Cv = 55.5 gpm). Kv drukt de doorstroomsnelheid van water uit in m3/h bij een drukval van één bar. Met het duurzame polyamide (PA) huis van de actuator biedt de eenheid een bescherming van IP67 voor een omgevingstemperatuur van -10°C tot 50°C (14°F tot 122°F).
Lees de handleiding zorgvuldig voordat u de actuator aansluit.
